转矩流变仪的设计目的是在高剪切效果下使聚合物熔体的多相组分得以良好混合，在此工艺条件下，被高度剪切的物料反抗混合的阻力与其粘度成正比。转矩流变仪通过扭矩传感器测量这种阻力，得到扭矩随时间变化曲线称之为“流变曲线”，用来分析高分子材料的加工和流变性能，同时制备各种预混试样用于物理和化学性能的测试。

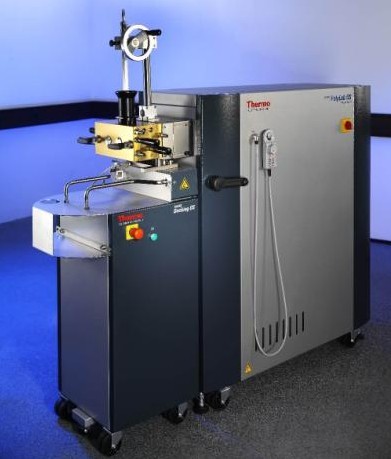

HAAKE PolyLab系列转矩流变仪是世界上第一台采用了模块化技术和即联即用技术的转矩流变仪创新型号。主机是控制中心，具有驱动和控制测量单元的功能。受控辅机（如混合单元和挤出单元）是智能化的针对特定应用的测量单元，可通过总线系统将测量数据传输到主机。这种模块化结构具有良好的扩展性和适应性，可配备各种模头和挤出后加工设备，适用于造粒、吹膜、片材挤出、管材挤出、电缆包覆、熔融纺丝、毛细管流变测试等不同应用。该系统主要包括主机、混合系统、单螺杆挤出系统、双螺杆挤出系统、口模和相关应用软件等不同功能单元。

1．主机
功率： 7KW/16KW
扭矩： 双量程120/400Nm
扭矩解析度： 0.01/0.1Nm
转速： 280或550rpm
转速解析度： 0.1/min
过载保护： 电子式，无剪切销

2．混合器
混合腔体积： 120或625cm3
材质： 不锈钢DIN1.4301
温度： 400ºC（可选450ºC）
控温方式： 电加热，压缩空气冷却
转速： 250rpm
齿轮比： 3:2或2:3

3．单螺杆挤出机
螺杆直径： 19.05mm
螺杆长径比： 25:1
材质： 氮化不锈钢DIN1.8550
温度： 450ºC
压力： 700bar
转速： 250rpm

4．锥形反向双螺杆挤出机
螺杆直径： 31.8/20mm
温度： 450ºC
转速： 250rpm
压力： 700bar
控温方式： 电加热，压缩空气冷却
挤出量： 10Kg/h(试材料)


5．平行同向双螺杆挤出机
螺杆直径： 16或24mm
螺杆长径比： 25:1到40:1
机筒： 组合式，可整体水平打开
温度： 400ºC(可选450ºC)
转速： 1100rpm
加热段： 7到10段

HAAKE PolyLab OS（Open Solutions）是一个创新的转矩流变仪平台，“OS”相对于基础平台概念，是“开放式系统”的意思。这个系统基于开放的工业标准设计，允许标准的传感器和其他附件连接，进行光学、粘度和光谱测量，能够为不同的测试项目而灵活更改仪器配置，在加工行业具有广阔的市场应用前景。同时它不仅保留了PolyLab系统原有的强大功能，而且采用了目前世界上最先进的数据采集和传输系统，使仪器的远程控制及远程诊断成为可能。用户可以轻松的于办公室的电脑上观察在实验室中进行的实验操作，为目前最先进的转矩流变仪。
