应用： 输油管线和炼油厂 化工和石油化工 危险/防爆环境	应用： 半导体  制药 化工工艺 水与污水管理 非危险/防爆环境	应用： 化工工艺 水与污水管理 输油管线和炼油 化工和石油化工 危险/防爆环境

产品特点：

紧凑式结构   轻量化设备（<7kg）    高分辨率   材料适合大多数腐蚀性应用场合

内置RTD温度变送器    高性价比  频率输出适用于客户自备流量计算    机用于密度计算

可提供密度计算处理单元和线性化              模拟输出4-20 mA        一年零部件和运行保修期 美国制造

工作原理：

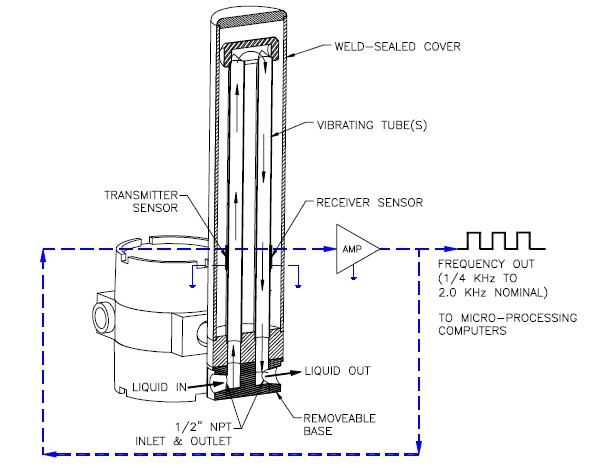

DENSITRAK®  D625 型液体密度计采用U型管振荡技术，这种技术基于振荡频率的电子测量方式来确定液体和气体的密度，并由此方法计算密度值。由于流体密度变化，使得振动质量发生变化，改变系统共振频率。该仪表产生一个方波频率输出信号，信号可以由基于微处理器的信号转换器（SPUD）或市售的流量计算机（例如Omni Flow Computer）处理。微处理器利用内置的算法依据流体成分、温度和压力计算密度。

每台密度计具有一套唯一的校准系数，该套校准系数通过在线流体密度校准计算存储于微处理器内。每台仪表的这套校准系数均经过AFT 公司实验室的精细校准而产生。

本公司可提供多种仪表型号，并且我们的工程师会审查每一个客户应用咨询，以确定最适合您特定应用的D625 产品。

Densitrak®  D625 液体密度计技术规格：

密度测量范围：0.40–2.00 gram/cc.     (gr/cm3)

密度分辨率：    0.00001 gm/cm3 0.70 gr/cm3

工作温度：        标准: 0°C - 100°C (32°F - 212°F)

                           可选: -50°C - 150°C (-58°F - 302°F)

工作压力：        范围：0 - 2220 PSI (0 - 149 bar, 0-14.9 MPa)

                           ANSI 900 Lbs. RATING

                           静压测试: 3330 PSI (22.96 MPa)

频率信号输出： 通常. 0.3 kHz - 3.0 kHz

功率需求：        电压： 24 VDC

                           电流：通常 50–150 mA

电气分类：        设计符合NEC Class 1, Div. 1, Group C&D CE

                           标志壳体认证符合: CSA, FM, EExd, UL

                           符合RoHS 指令

重复性：           优于0.01%

最大密度量程:   0.07 gr/cm3 (范围可随精确度降低而扩展)

仪表精确度:       0.0001 gr/cm3

最大温差:          ΔTmax = 50°C (90°F)

流量：               最小，0.25 GPM [1.136 升/分钟]

                          最大：20 GPM [90.92 升/分钟]

                          推荐：2 GPM [9.092 升/分钟]

温度变送器：   3 线制 100Ω Pt RTD (热电阻)

材料解释:          标准接液零件，316/316L 不锈钢，哈氏合金

                          C276

                          非接液零件，304 不锈钢

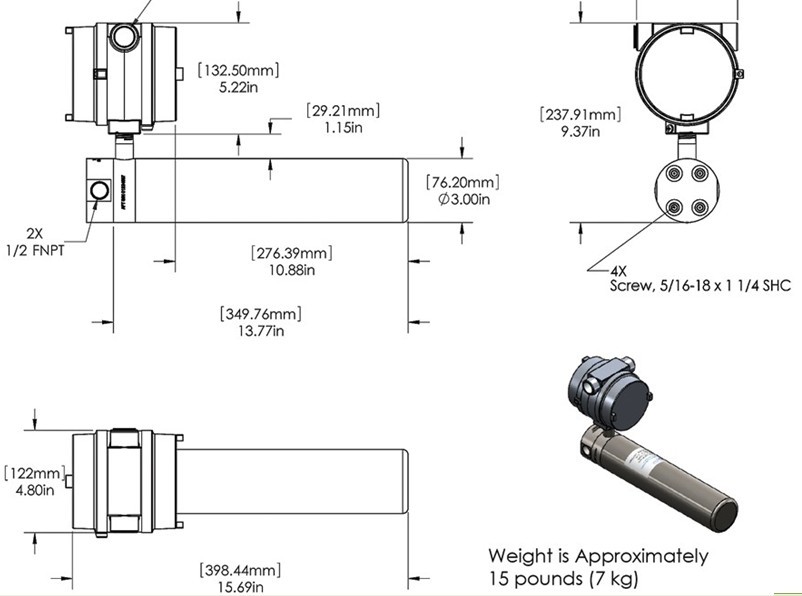

物理尺寸：        见本资料中产品外形尺寸图

发货重量, 约16 pounds (7.25 kg)

用户接口软件

用于SPUD 800密度处理器

• 配置输入和输出（I / O）的设定

参数

• 修改密度及温度4-20 mA 量程

• 配置2路独立的N/O 或N/C 报

警触点

• 配置处理器内部的校准系数

• 监测和记录密度、温度等实时数

据

• 用作数据记录仪

• 密码保护数据存取

• 配置现场液晶显示

D625选型表：
